Installation de panneaux solaires de 9 kWc à Fonsorbes
Electron Libre vous présente une installation de panneaux solaires photovoltaïques à Fonsorbes (31), réalisée sur une maison individuelle de 139 m².
Le logement est notamment équipé d’une piscine, d’une climatisation gainable et d’un ballon d’eau chaude électrique, pour une consommation annuelle d’environ 12 000 kWh.

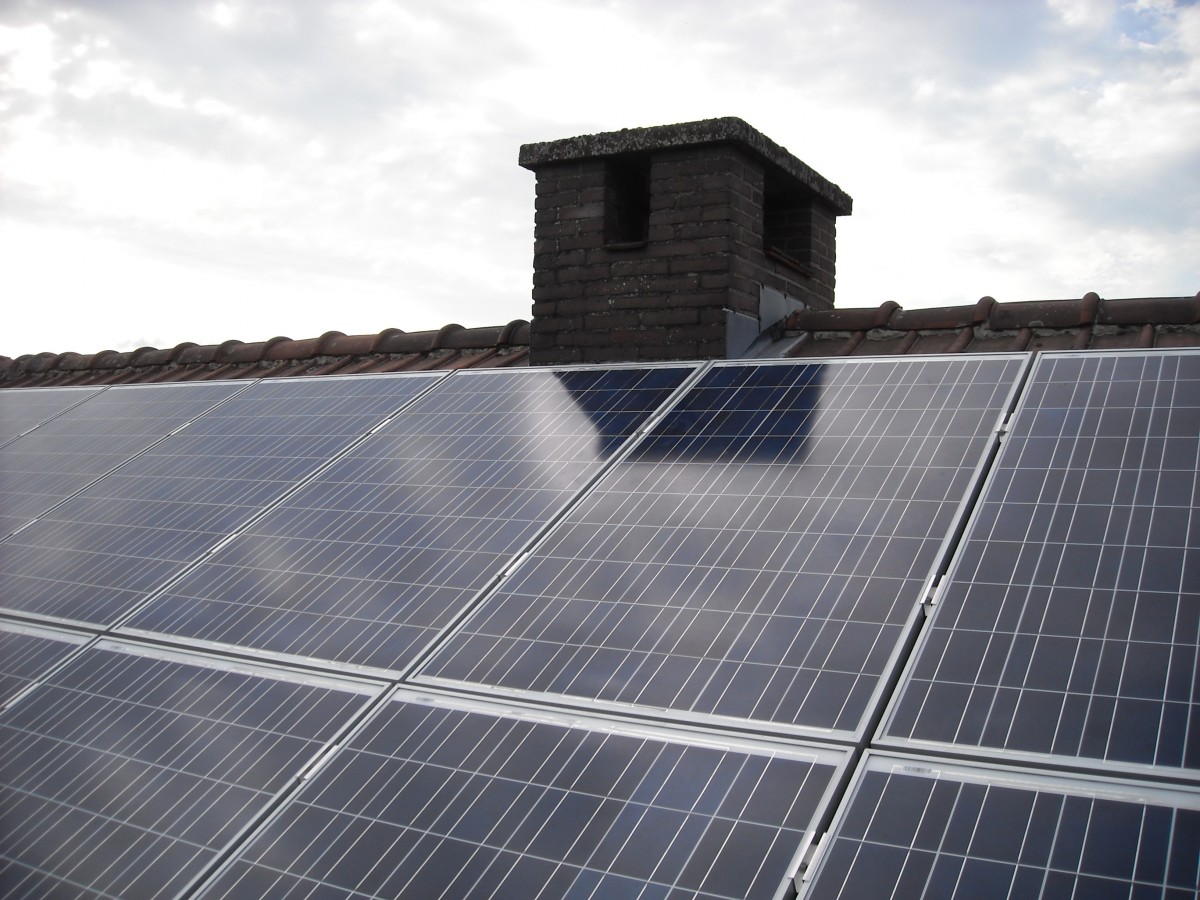

La toiture orientée Sud / Sud-Est a permis d’installer 20 panneaux photovoltaïques SunPower Maxeon Performance 7 de 445 Wc, soit une installation d’environ 9 kWc.
Des panneaux SunPower Maxeon Performance 7
Les panneaux SunPower Maxeon Performance 7 installés sur cette maison sont des panneaux bi-verre et bifaciaux utilisant une technologie de cellules N-Type TOPCon.
Ils bénéficient d’une garantie produit de 30 ans et d’une garantie de performance annoncée à environ 87,4 % à 30 ans. Leur conception bi-verre permet également de récupérer une partie du rayonnement réfléchi sous les panneaux.
- Puissance unitaire : 445 Wc
- Nombre de panneaux : 20
- Puissance totale : environ 9 kWc
- Technologie : N-Type TOPCon
- Garantie matériel : 30 ans
- Garantie de performance : environ 87,4 % à 30 ans
Pose des panneaux solaires sur tuiles mécaniques double canal
La toiture est constituée d’une charpente en fermettes associée à des tuiles mécaniques double canal DC12. Les panneaux ont été installés en surimposition afin de conserver l’étanchéité de la couverture.
Des crochets sont fixés directement sur la charpente puis passent entre les tuiles. Des rails sont ensuite installés sur ces crochets afin de supporter les panneaux photovoltaïques.
Une fixation Novotegra Top Fix
Pour ce chantier, Electron Libre a utilisé le système de fixation Novotegra Top Fix. La forme cylindrique du crochet permet de l’insérer dans le galbe de la tuile, ce qui limite le meulage et permet aux tuiles de conserver un positionnement adapté.
Cette solution permet ainsi de préserver au maximum la résistance mécanique des tuiles et l’étanchéité de la toiture.
Les détails techniques de l’installation photovoltaïque
La toiture étant orientée Sud / Sud-Est, les 20 panneaux ont été répartis sur plusieurs pans afin d’étaler la production solaire sur une plus grande partie de la journée.
- 20 panneaux SunPower Maxeon Performance 7 de 445 Wc ;
- 20 micro-onduleurs Enphase IQ8HC, garantis 25 ans ;
- une passerelle Enphase Envoy pour le suivi de la production et de la consommation ;
- un coffret de protection électrique ;
- une structure de fixation Novotegra Top Fix.
Production, rentabilité et retour sur investissement
Lors de l’étude du projet, la production annuelle de l’installation était estimée à environ 11 050 kWh par an, dont une part importante destinée à être directement consommée par le logement.
- Production annuelle estimée : 11 050 kWh
- Taux d’autoconsommation estimé : 54 %
- Rentabilité estimée : 5,81 %
- Économies estimées : 1 916 € / an
- Retour sur investissement estimé : 6,9 ans
- Mode de raccordement : autoconsommation avec revente du surplus
Ces données correspondent aux estimations réalisées au moment de l’étude de ce chantier et peuvent évoluer selon les conditions de production, les habitudes de consommation et les tarifs de l’énergie.
Aides et revente du surplus
Au moment de la réalisation de cette installation, le projet bénéficiait d’une prime à l’autoconsommation de 3 230 € ainsi que d’un contrat de revente du surplus auprès d’EDF OA.
- Prime à l’autoconsommation : 3 230 €
- Tarif de revente indiqué lors du projet : 0,13 € / kWh
- Durée du contrat EDF OA : 20 ans
Les montants des aides et les conditions de rachat évoluent régulièrement. Ces valeurs correspondent à celles applicables lors de la réalisation de ce projet.
Optimisation de l’autoconsommation
Le projet est situé dans une zone pavillonnaire récente sans arbre important susceptible de créer des ombres sur les panneaux.
La toiture à quatre pans étant orientée Sud-Est / Sud, les panneaux ont été répartis sur différentes orientations afin de réduire le pic de production et d’allonger la durée de production solaire au cours de la journée.
Une horloge a également été installée sur le ballon d’eau chaude électrique afin de privilégier son fonctionnement pendant les heures de production photovoltaïque et ainsi augmenter l’autoconsommation.
Suivi de la production solaire
La production et la consommation du logement peuvent être suivies grâce à la passerelle Enphase Envoy et à l’application Enphase Enlighten, accessible depuis un smartphone ou un ordinateur.
Les missions réalisées par Electron Libre
- dimensionnement de l’installation photovoltaïque ;
- montage et dépôt de la déclaration préalable de travaux en mairie ;
- gestion des démarches administratives auprès d’Enedis ;
- gestion du contrat auprès d’EDF OA ;
- conseils pour optimiser l’autoconsommation ;
- pose des panneaux photovoltaïques ;
- mise en service de l’installation ;
- fourniture de l’attestation Consuel.
